- 商品名稱：裝配熱電阻
- 添加時間：2013-04-22 09:01:18

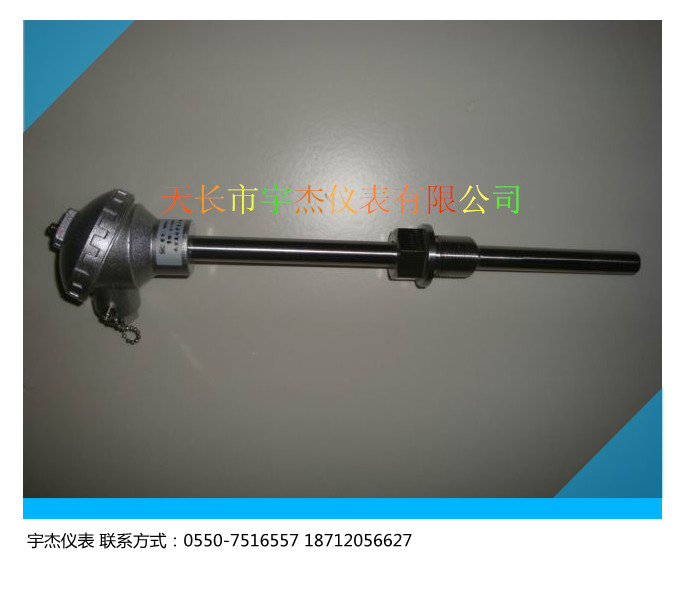

裝配熱電阻
裝配熱電阻作為溫度測量傳感器，通常顯示儀表、記錄儀和電子調節器等配套使用，根據******規定裝配熱電阻生產應符合IEC******標準分度號的Pt100鉑熱電阻和符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻。
特點
零件分解性好，維修方便，更換易損件成本低可
裝配式熱電阻(一)
以遠傳電信號，靈敏度高，穩定性強，互換性以及準確性都比較好。裝配鉑熱電阻的常溫絕緣電阻應不小于100MΩ，裝配銅熱電阻的常溫絕緣電阻應不小于50MΩ等特點。廣泛應用于石油、化工等生產現場伴有各種易燃、易爆氣體、蒸汽的場合。
WZ系列工業用熱電阻作為溫度測量傳感器，通常與溫度變送器，調節器以及顯示儀表等配套使用，組成過程控制系統，用以直接測量或控制各種生產過程中-200℃-500℃范圍內的液體，蒸汽和氣體介質以及固體表面的溫度.。
熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的。當被測介體中有溫度剃度存在時，所測的溫度是感溫元件所在范圍介質中的平均溫度。
盡管各種熱電阻的外形差異很大，但是它們的基本結構卻大致相似，一般有感溫元件，絕緣套管，保護管，和接線盒等主要部分組成。
工作原理
熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測
裝配式熱電阻(二)
量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
裝配式熱電阻由感溫元件、外保護管、接線盒以及各種用途的固定裝置組成，有單支和雙支元件兩種規格，保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證產品能安全地使用在各種場合。測溫原理：受熱后的金屬絲電阻隨著溫度的變化而變，其熱電阻值R(t)與其所處溫度t的關系可表示為：R(t)=R0(1+At+Bt2+……)，按測得的電阻值查相應分度表即可得出被測溫度值t。
主要技術參數
產品執行標準
IEC584
裝配式熱電阻(三)
IEC1515
GB/T16839-1997
JB/T5582-91
常溫絕緣電阻
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
測量溫度及允差
型 號 分 度號 測溫范圍 精度等級 允許誤差
WZP Pt100 -200-+500 A級 ±(0.15+0.002) ltl
B級 ±(0.30+0.005) ltl
WZC Cu50 Cu100 -50-+100 --- ±(0.30+0.005) ltl
